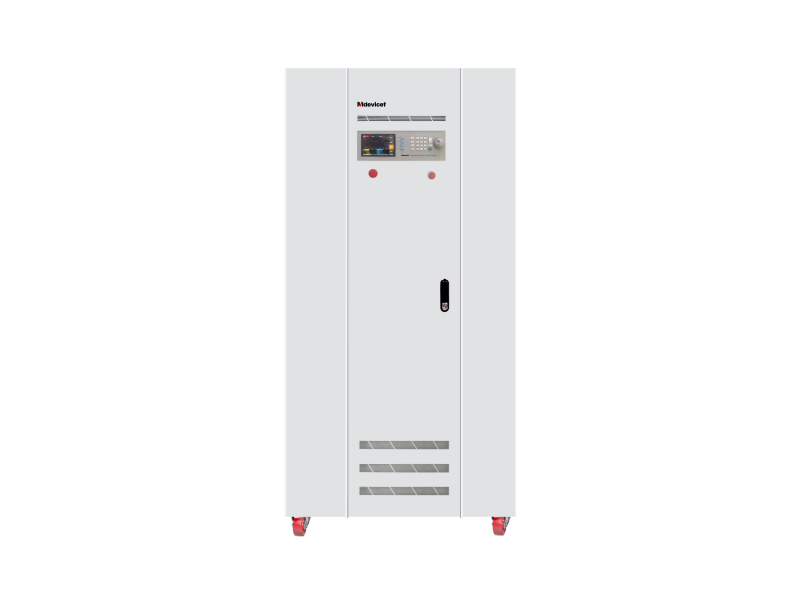

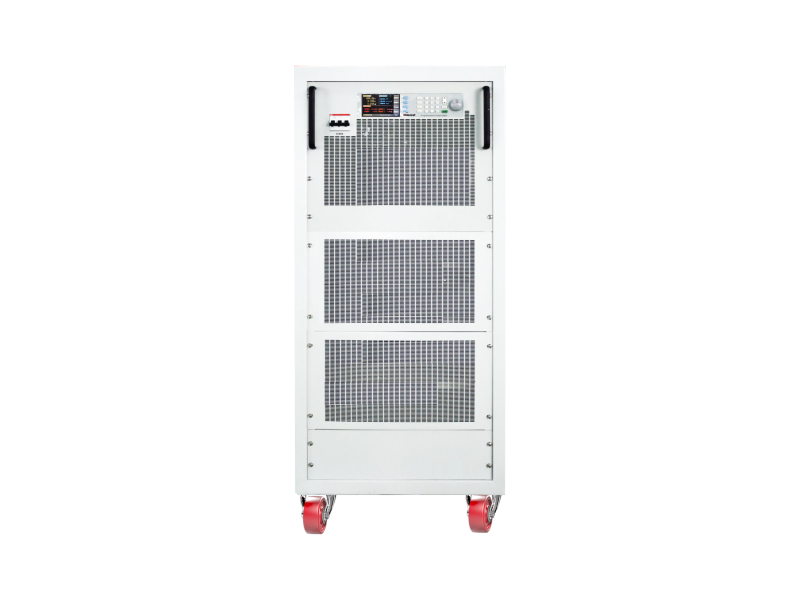

太阳能阵列模拟器
◉功率600W-1500kW;◉电压规格65V-1500VDC可选；◉可模拟太阳能电池板输出特性，模拟不同光照和温度下I-V曲线通过填充因子（Fill Factor）可模拟多种太阳能电池的输出特性，可做静态和动态MPPT测试。- 型号：DJS系列
- 电压：65V-1500V
- 电流：5A-2000A
- 功率：600W-1500kW
- 产品特点
- 技术参数
- 功率容量：600W--1500kW
- 具有恒压、恒流、恒功率等工作模式,具有恒内阻模式，对内阻进行设定
- 采用ARM、DSP双CPU控制，16bit高速ADC,快速准确测量，动态稳定性用Matlab仿真优化
- 可模拟太阳能电池板输出特性，模拟不同光照和温度下I-V曲线，通过填充因子（Fill Factor）可模拟多种太阳能电池的输出特性
- 可模拟太阳能电池板被遮罩时的I-V曲线，可测试静态和动态下的MPPT情况，MPPT工作点实时显示于上位机软件上
- 变压器采用非晶铁芯，具有高饱和磁感应强度、高导磁率、高电感量、低损耗、体积小、重量轻、抗电磁干扰能力强、频率特性优良、温度稳定性高的特性
- 具有过压、过流、过温、短路保护功能
- 电压、电流、时间设定，数字式按键输入，准确度高
- 标配RS232/RS485/USB/LAN通讯接口及模拟量控制端口
- 产品通过CE认证
- 符合EN50530/Sandia/CGC-GF004标准
|
型号 |
DJS系列 |
||
|
容量 |
600W-1500kW |
||
|
制作方式 |
开关 |
||
|
输入 |
相数 |
1φ2W+PE 单相两线+PE |
3φ4W+PE 三相四线+PE |
|
电压 |
220V±15% |
380V±15% |
|
|
频率 |
47Hz - 63Hz |
||
|
输出 |
电压 |
65V-1500V |
|
|
电流 |
5A-2000A |
||
|
LCD 显示 |
电压、电流、功率、时间 |
||
|
电压纹波 |
0.2%FS(满量程) |
||
|
电流纹波 |
0.3%FS(满量程) |
||
|
稳压精度 |
≤±0.3%FS |
||
|
稳流精度 |
≤±0.5%FS |
||
|
电源调整率 |
±0.1%FS |
||
|
负载调整率 |
±≤0.1%FS |
||
|
时间精度 |
Setting 0.1sec+0.1% |
||
|
电压解析度 |
Vo <100 :0.001V Vo <1000 :0.01V Vo≥1000V:1V |
||
|
电流解析度 |
输出Io＜10A： 分辨率 0.001A ； 输出100A ＞ Io ≥ 10A: 分辨率 0.01A ； 输出1000A ＞ Io ≥ 100A: 分辨率 0.1A ； 输出Io ≥ 1000A: 分辨率 1A 。 |
||
|
设定项目 |
电压调节 |
0%-100%额定电压可调 |
|
|
电流调节 |
0%-100%额定电流可调 |
||
|
功率调节 |
0%-100%额定功率可调 |
||
|
设定 精确度 |
电压 |
±0.1%FS |
|
|
电流 |
±0.1%FS |
||
|
功率 |
±0.1%FS |
||
|
测量 精确度 |
电压 |
±0.2%FS±2dgt |
|
|
电流 |
±0.3%FS±2dgt |
||
|
功率 |
±0.5%FS±2dgt |
||
|
存储组数 |
共9组，每组可记忆电压、频率值，可方便调用 |
||
|
可编程组数 |
共100 组，每组可运行电压、电流、上升时间、运行时间 |
||
|
SAS模式 |
可模拟不同的太阳能电池板I-V曲线： 1、模拟薄膜光伏电池曲线； 2、模拟标准晶体硅光伏电池曲线； 3、模拟高效晶体硅光伏电池曲线； 4、自定义光伏电池曲线； 具体功能见上位机软件说明通过用户自定义设定 |
||
|
通讯接口 |
RS232C【IEEE488.2（GPIB）可选】 |
||
|
电磁兼容 |
输入EMI 滤波器 |
||
|
限流设定 |
0-Max Current（超过电流设定值电源保护，停止输出） |
||
|
限压设定 |
0-Max Voltage（超过电压设定值电源保护，停止输出） |
||
|
保护 |
过压Over Voltage 过流Over Current 过温 Over Temp 短路Short Circuit |
||
|
冷却方式 |
风扇强制冷却 |
||
|
运行环境Environment |
0～45℃（室外-20℃-50℃需定制） 10-90%RH |
||
