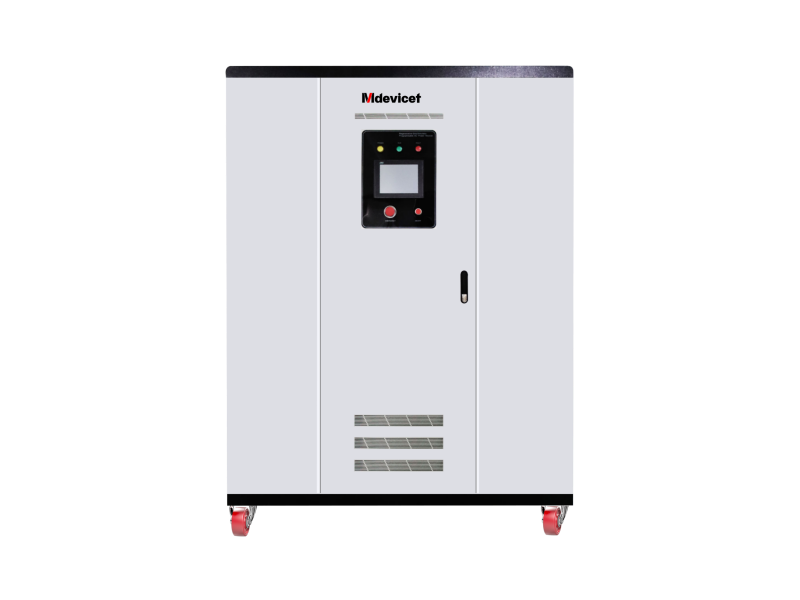

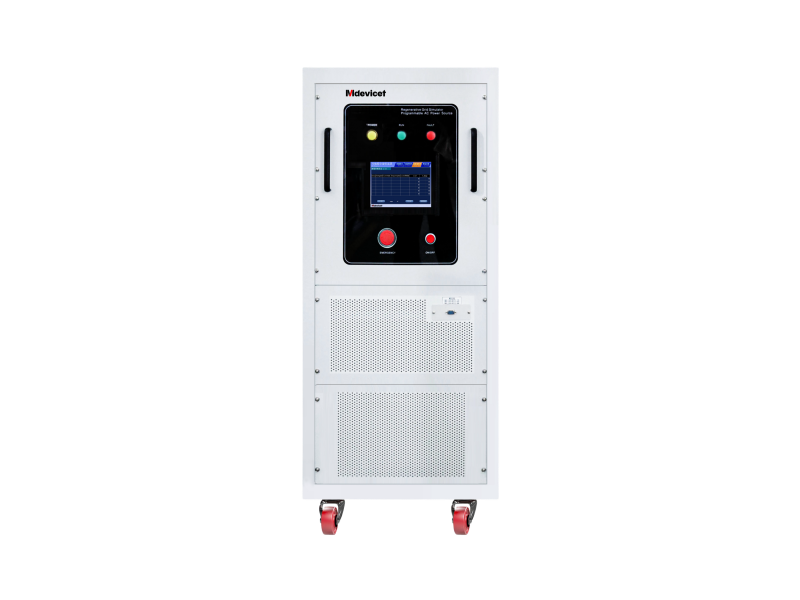

电网模拟器
◉功率：5kVA-3000kVA;◉输出频率10-200Hz;◉三相独立可调，相位角0-359°动态可调；◉可编辑1-50次任意谐波编辑◉多种工作模式选择。- 型号：DJW系列
- 电压：320V / 400V / 700V
- 电流：16A-2800A
- 功率：5kVA-3000kVA
- 产品特点
- 技术参数
- 采用先进的SPWM技术及直接数字频率合成(DDS)波形技术， 频率稳定度高， 连续性好
- 多种模拟选择：交流电源模式（标配）、负载模式(选配）、直流模式（选配）
- 具有2-50次谐波叠加编辑功能
- 输出频率10-200Hz (l0-1200Hz选配）， 具有0.01 Hz/lOms可变， 可轻易精确做过欠频实验、防孤岛实验
- 支持LIST、ST EP、PULSE三大模式， 具有9组记忆， 一次可执行100组不同电压、频率、上升时间、运行时间设定， 并可连续做999999次循环测试；运行时间最短可以设定lms，可模拟恶劣市电测试，实现电压、频率渐变、步阶、突波、陷波功能
- 可做过／欠压，过／欠颇实验；在可编程面板设定好需要的变化电压或者频率，运行后，电压或者频率的每变化都会触发一次电平，在做此实验时，非常的准确方便
- 三相独立可调，相位角动态可调； 2-50次谐波编辑功能及16Hz-2500Hz间谐波编辑功能，可用于IEC61000-4-13、GB/T14549-1993、B/T 24337-2009的测试
- 可设定波形的启始角度，适合测量非线性负载的峰值电流
- 提供均方根电压，均方根电流， 有功功率，频率， 功率因素，峰值电流等读值
- 对100%除载加载，反应时间在1ms以内，超载能力强，瞬间电流能承受额定电流的3倍
- 外置零电压穿越同步触发信号干接点，方便用户测试
- 标配RS232、RS485、USB、LAN通讯接口／GPIB通讯接口选配
- 并机功能（选配）
|
型号 |
DJW系列 |
|||
|
容量 |
5kVA-2000kVA |
|||
|
制作方式 |
SPWM（正弦脉宽调制） |
|||
|
输入 |
相数 |
1φ2W+PE 单相两线+地线 |
3φ4W+PE 三相四线+地线 |
|
|
电压 |
220V±15% |
380V±15% |
||
|
频率 |
47Hz ~ 63Hz |
|||
|
功率因素 |
≥0.98主动PFC |
|||
|
电流谐波 |
≤3 %(半载以上) |
|||
|
输出 |
相数 |
1φ2W+PE 单相两线+PE |
3φ4W+PE 三相四线+地线 |
|
|
电压 |
0-320VAC |
A相：0-320VAC，B相：0-320VAC，C相：0-320VAC，相位：Φab:0-359°,Φac:0-359° |
||
|
0-400VAC |
A相：0-400VAC，B相：0-400VAC，C相：0-400VAC，相位：Φab:0-359°,Φac:0-359° |
|||
|
0-700VAC |
A相：0-700VAC，B相：0-700VAC，C相：0-700VAC，相位：Φab:0-359°,Φac:0-359° |
|||
|
频率 |
10.000-200.00Hz（10~500HZ 可配，10~1000HZ订制），0.1Step |
|||
|
额定电流 |
21A-2800A |
|||
|
波峰因素 |
3 : 1 |
|||
|
反应时间 |
2 ms |
|||
|
能量回馈 |
100%能量回馈电网 |
|||
|
直流输出 |
电压 |
0-452VDC |
||
|
稳定精度 |
±0.2%FS |
|||
|
稳流精度 |
±0.2%FS |
|||
|
负载模式 |
定电流模式、定功率模式 |
|||
|
显示 |
10寸高清彩色触摸屏；电压 、电流、频率、功率、功率因数 |
|||
|
电源稳压率 |
0.1% |
|||
|
负载调整率 |
0.5 % |
|||
|
波形失真度 |
0.5%(纯阻性负载) |
|||
|
频率稳定度 |
0.01% |
|||
|
电压解析度 |
0.1V |
|||
|
频率解析度 |
0 . 001 Hz |
|||
|
测量精确度 |
电压 |
0.1%FS+5dgt |
||
|
电流 |
0.1%FS+5dgt |
|||
|
功率 |
0.1%FS+5dgt |
|||
|
频率 |
0.01%FS+5dgt |
|||
|
设定精确度 |
电压 |
0.2%FS |
||
|
频率 |
0.1%FS |
|||
|
可编程组数 |
步阶LIST：共30组，每组可运行电压、频率值、步阶时间；时间设定10ms，循环次数99999 渐变STEP：共30组，每组可运行起始电压、终止电压、线性变化时间；时间设定10ms，循环次数99999 |
|||
|
谐波编辑 |
可编辑任意谐波1-49次 |
|||
|
通讯接口 |
RS232C 【IEEE488.2(GPIB)选配】 |
|||
|
限流设定 |
O-Max Current |
|||
|
保护 |
过流、过温、过载、短路 |
|||
|
冷却方式 |
风机强制制冷 |
|||
|
运行环境 |
-10~45℃(室外-20℃ ~ 50℃需定制) 0~90%RH |
|||
|
具体可根据客户要求定制 |
||||
